Компрессор Chicago Pneumatic CPS 275

МодельCPS185
Рабочее избыточное давление7 бар
Производительность5,3 м3/мин
Число ступеней сжатия1 шт
Емкость масляной системы компрессора8 л

Описание

Базовое исполнение компрессорной станции

Компрессор имеет одноступенчатый винтовой маслонаполненный компрессорный элемент, приводимый в движение через гибкую резиновую неразъемную муфту от дизельного двигателя с турбонадувом марки Cummins. Установка смонтирована на прочном основании и закрыта прочным погодозащитным и шумопоглощающим кожухом. Кожух имеет две широко открываемые крышки для доступа к обслуживаемым агрегатам и узлам установки. Кожух и основание оцинкованы и окрашены порошковым способом с высушиванием при температуре +2000 С. Сжатый воздух поступает к потребителю через три 3/4” выходных патрубка и один 1 1/2″ патрубок. Установка оборудована топливным баком емкостью 185 литров.

Системы управления и контроля

Управление осуществляется клапанами, реагирующими на изменение рабочего давления в ресивере. При увеличении потребности в сжатом воздухе со стороны потребителя, система управления улавливает падение давления на выходе из компрессора и дает команду на увеличение числа оборотов двигателя и на открытие входного клапана. При уменьшении потребности в сжатом воздухе, система улавливает увеличение рабочего давления и снижает число оборотов двигателя и перекрывает входной клапан. Таким образом, система управления обеспечивает точное соответствие произведенного сжатого воздуха потребляемому. Рабочее давление устанавливается регулировочным клапаном.
Система управления обеспечивает предупреждение, и если не была устранена причина, то аварийный останов произойдет в случае: высокой температуры воздуха на выходе из компрессора, не нормального давления компрессорного масла, высокой температуры охлаждающей жидкости, низкого давления масла двигателя, низкого уровня охлаждающей жидкости.

Система улучшения качества подаваемого воздуха
ДАННАЯ ОПЦИЯ ДОСТУПНА ДЛЯ МАШИН С МАРКИРОВКОЙ AF/WS
Данная модель машины снабжена опцией AF/WS (охладитель/влагоотделитель).
Эта опция предназначена для осушения воздуха. Принцип работы очень прост: для начала сжатый воздух проходит через радиатор, охлаждаясь до температуры +7 к температуре окружающей среды, а затем влага отделяется в фильтре влагоотделителя. На выходе у вас будет воздух, осушенный на 85% и температурой +7 градусов к температуре окружающей среды.

Система запуска при минусовых температурах
Компрессор, снабженный опцией CS WEB, обеспечивает минимальную температуру запуска -20*С. Это достигается благодаря наличию свечу накаливания на впускном коллекторе двигателя, синтетическому компрессорному и моторному маслам, термостатическому обводному клапану, усиленным аккумуляторам и подогревателю охлаждающей жидкости. В стандартной комплектации температура запуска -5*С.

Шасси/Бокс. Компрессор поставляется без шасси (BOX) (для монтажа в грузовик) или на двухколесном шасси (F) с широким крепежным кольцом.

Технические характеристики

Условия эксплуатации

1. Минимальное рабочее давление 4 бар.
2. Максимальное давление в ресивере 11,8 бар (компрессор не загружен, выходной клапан закрыт).
3. Максимальная рабочая температура окружающей среды + 50°C.
4. Минимальная температура гарантированного запуска -20°C (CS WEB).
5. Максимальная высота эксплуатации над уровнем моря 3000 м.

Двигатель

1. Дизельный марки CUMMINS 4BTA3.9
2. Охлаждение жидкостное
3. Число цилиндров 4
4. Мощность на нормальной скорости двигателя 95 кВт
5. Скорость вращения вала двигателя нормальная и максимальная 2300 об/мин
6. Скорость вращения вала двигателя на холостом ходу 1500 об/мин
7. Емкость топливных баков 185 л.

Компрессор

1. Винтовой маслозаполненый, винтовая пара марки Atlas Copco
2. Число ступеней сжатия 1 шт.
3. Рабочее избыточное давление 10,3 бар
4. Производительность воздуха 10,4 м3/мин
5. Выходной патрубок диаметром 3/4” 3 шт.
6. Выходной патрубок диаметром 1 Ѕ” 1 шт.

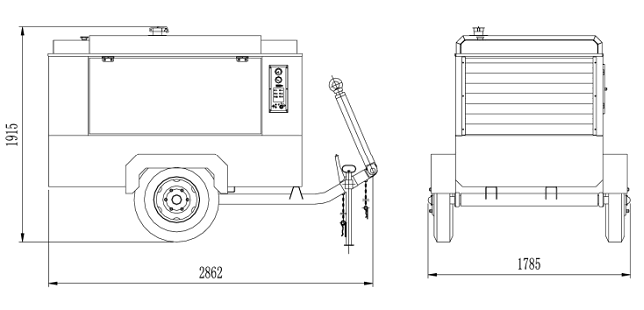

Длина (на шасси) х Ширина х Высота (на шасси) 4300 х 1785 х 1915 мм
Вес рабочий (на шасси) 1680 кг.

Компрессор Chicago Pneumatic CPS 275

Сертификаты, справки и документация

• Сертификат Соответствия ГОСТ Р.
• Сертификат соответствия стандартам по содержанию вредных веществ в выхлопных газах 2004/26/EU Level IIA и EPA Tier I.
• Инструкция по эксплуатации на русском языке.
• Каталог запасных частей на английском языке.

Технические характеристики

Условия эксплуатации

1. Минимальное рабочее давление 4 бар.
2. Максимальное давление в ресивере 8,5 бар (компрессор не загружен, выходной клапан закрыт).
3. Максимальная рабочая температура окружающей среды + 50°C.
4. Минимальная температура гарантированного запуска -20°C (CS WEB).
5. Максимальная высота эксплуатации над уровнем моря 3000 м.

Двигатель

1. Дизельный марки CUMMINS 4BT3.9
2. Охлаждение жидкостное
3. Число цилиндров 4
4. Мощность на нормальной скорости двигателя 60 кВт
5. Скорость вращения вала двигателя нормальная и максимальная 2000 об/мин
6. Скорость вращения вала двигателя на холостом ходу 1400 об/мин
7. Емкость топливных баков 185 л.

Компрессор

1. Винтовой маслозаполненый, винтовая пара марки Atlas Copco
2. Число ступеней сжатия 1 шт.
3. Рабочее избыточное давление 7 бар
4. Производительность воздуха 8,1 м3/мин
5. Выходной патрубок диаметром G3/4” 3 шт.
6. Выходной патрубок диаметром G1 1/2 1 шт.
7. Объем компрессорного масла 25 л.
8. Объем охлаждающих жидкостей 16 л.

Длина (на шасси) х Ширина х Высота (на шасси) 4300 х 1785 х 1915 мм
Вес рабочий (на шасси) 1500 кг.

Опции устанавливаемые на данный компрессор (по заказу).

Опции шасси

  • Исполнение компрессора без шасси (для монтажа в грузовик).

Опции подготовки воздуха

  • Охладитель и влагоотделитель.

Разные опции

  • Предпусковой подогреватель

Технические характеристики

Компрессор

Типвинтовой маслозаполненный
МодельCPS185
Рабочее избыточное давление7 бар
Производительность5,3 м3/мин
Число ступеней сжатия1 шт
Емкость масляной системы компрессора8 л
Вынос масла на 100% мощностименее 5 мг/м3
Емкость ресивера16,7 л
Выходной патрубок диаметром 3/4″3 шт.
Уровень шума
Уровень звукового давления (LP), согласно EPA на 7 метрах72 дБ(A)
Уровень звуковой мощности (LW), согласно 2000/14/ЕС98 дБ(A)
Габариты и вес
Длина (на шасси) х Ширина х Высота (на шасси)3676 х 1410 х 1258 мм
Длина (без шасси) х Ширина х Высота (без шасси)2018 х 1040 х 970 мм
Вес рабочий (на шасси)1060 кг
Вес рабочий (без шасси)800 кг

Двигатель

Типдизельный
МодельDeutz D2011L03
Охлаждениемасляное
Число цилиндров3
Диаметр цилиндра94 мм
Ход поршня112 мм
Рабочий объем двигателя2,332 л
Мощность на нормальной скорости двигателя36 кВт
Скорость вращения вала нормальная и максимальная2750 об/мин
Скорость вращения вала на холостом ходу1850 об/мин
Расход топлива на 100% мощности / холостом ходу8,1 кг/час / 3,6 кг/час
Удельный расход топлива25,3 г/м3
Расход масла двигателя (макс).37 г/ч
Коэффициент загрузки50 %
Емкость масляной системы8 л
Емкость системы охлаждения
Емкость топливных баков80 л

Условия эксплуатации

Минимальное рабочее давление4 бар
Максимальное давление в ресивере9 бар (компрессор не загружен, выходной клапан закрыт)
Максимальная рабочая температура окружающей среды+ 45°C
Минимальная температура гарантированного запуска— 20°C (AB)/ -15°C
Максимальная высота эксплуатации над уровнем моря4000 м
